ИО 102-11М (СМК-3М) — охранный точечный магнитоконтактный извещатель, предназначенный для применения в составе систем и комплексов охранной сигнализации. Устройство используется для обнаружения несанкционированного открывания охраняемых конструкций: неметаллических дверей и других неметаллических перемещаемых элементов.

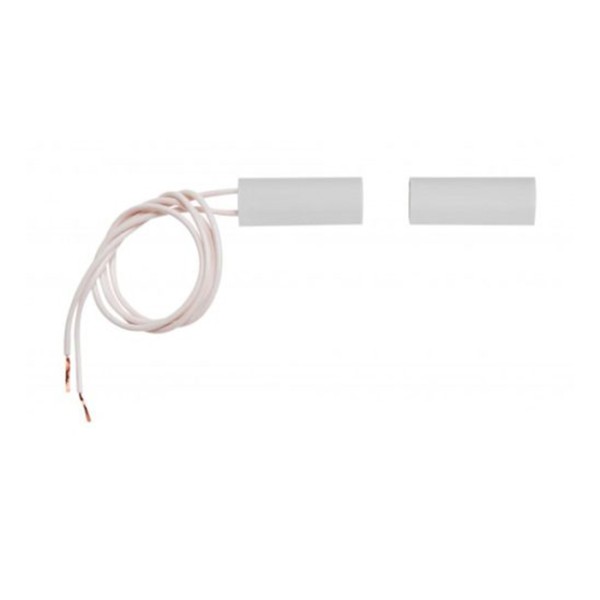

Извещатель предназначен для скрытой установки в охраняемую конструкцию. Конструктивно изделие состоит из двух блоков: исполнительного блока на основе геркона и задающего блока с управляющим магнитом. Оба блока выполнены в пластмассовых корпусах цилиндрической формы.
НазначениеИО 102-11М (СМК-3М) применяется для контроля положения дверей, оконных рам и других подвижных неметаллических конструкций. При открывании контролируемого элемента расстояние между исполнительным и задающим блоками увеличивается, контакты исполнительного блока размыкаются, и в шлейф охранной сигнализации передается тревожное извещение.
Особенности- Охранный точечный магнитоконтактный извещатель.
- Предназначен для систем охранной сигнализации.
- Применяется для неметаллических дверей и других неметаллических перемещаемых конструкций.
- Скрытая установка в охраняемую конструкцию.
- Исполнительный блок выполнен на основе геркона.
- Задающий блок оснащен управляющим магнитом.
- Подключение к шлейфу сигнализации двумя многожильными проводами.
- Полярность подключения к шлейфу сигнализации значения не имеет.
- Рассчитан на непрерывную круглосуточную работу.
- Степень защиты оболочки — IP66.
- Рабочий диапазон температур — от -50 до +50 °C.
При расстоянии между исполнительным и задающим блоками 10 мм и менее контакты исполнительного блока находятся в замкнутом состоянии. При увеличении расстояния между блоками до 35 мм и более контакты размыкаются, что обеспечивает формирование извещения о тревоге. Максимально допустимое смещение блоков относительно друг друга по оси — 3 мм.
Технические характеристики| Модель | ИО 102-11М (СМК-3М) |
| Производитель | ООО НПКФ «Комплектстройсервис» |
| Тип изделия | извещатель охранный точечный магнитоконтактный |
| Назначение | обнаружение несанкционированного открывания охраняемой конструкции |
| Контролируемые конструкции | неметаллические двери и другие неметаллические перемещаемые конструкции |
| Тип установки | скрытая установка |
| Конструкция | исполнительный блок и задающий блок |
| Исполнительный блок | магнитоуправляемый датчик на основе геркона |
| Задающий блок | управляющий магнит |
| Материал корпуса | пластмасса |
| Форма корпуса | цилиндрическая |
| Подключение к ШС | 2 многожильных провода |
| Полярность подключения | значения не имеет |
| Состояние контактов при расстоянии 10 мм и менее | замкнуты |
| Состояние контактов при расстоянии 35 мм и более | разомкнуты |
| Максимальное смещение блоков по оси | 3 мм |
| Минимальный коммутируемый ток | 0,001 А |
| Максимальный коммутируемый ток | 0,5 А |
| Минимальное коммутируемое напряжение | 0,02 В |
| Максимальное коммутируемое напряжение | 72 В |
| Максимальная коммутируемая мощность | 10 Вт |
| Сопротивление при замкнутых контактах | не более 0,5 Ом |
| Сопротивление при разомкнутых контактах | не менее 200 кОм |
| Рабочая температура | от -50 до +50 °C |
| Относительная влажность | до 95±3 % при температуре +35 °C |
| Степень защиты оболочки | IP66 |
| Режим работы | непрерывный, круглосуточный |
| Средний срок службы | не менее 8 лет |
| Габаритный размер исполнительного блока | Ø8 × 22 мм |
| Габаритный размер задающего блока | Ø8 × 21 мм |
Извещатель, как правило, устанавливается в верхней части блокируемого элемента конструкции: в двери, раме окна и других аналогичных элементах. Для установки блоков выполняются посадочные отверстия диаметром 8,5 мм. После установки блоки могут быть зашпаклеваны и окрашены под цвет двери или другой охраняемой конструкции.
Комплект поставки- Исполнительный блок — 1 шт.
- Задающий блок — 1 шт.
- Этикетка — 1 шт. на одну транспортную упаковку.
Комплектстройсервис ИО 102-11М (СМК-3М) — компактный скрытый магнитоконтактный извещатель для контроля открывания неметаллических дверей, оконных рам и других подвижных конструкций. Извещатель подключается к шлейфу охранной сигнализации, не требует соблюдения полярности подключения и подходит для непрерывной круглосуточной эксплуатации.
